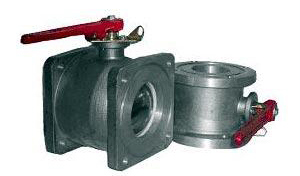

Краны шаровые фланцевые (КШ41Ф) предназначены для использования в качестве запорной арматуры на технологических линиях нефтебаз и АЗС.
Корпус крана изготовлен из алюминиевого сплава, шар из нержавеющей стали, уплотнения из фторопласта. Краны шаровые фланцевые компактны, легки и удобны в работе.
Ручка крана имеет два крайних положения, которые могут быть зафиксированы замком для ограничения доступа к нефтепродуктам. Краны изготавливаются двух типов: с круглыми фланцами и с квадратными фланцами.
|
Марка крана |
КШ41Ф1.5 |
КШ41Ф2.0 |
КШ41Ф2.5 |
КШ41Ф3.0 |
КШ41Ф4.0 |
|
Условный проход, мм |
40 |
50 |
65 |
80 |
100 |
|
Рабочее давление. МПа |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Температура эксплуатации, °С |
-40~+60 |
-40~+60 |
-40~+60 |
-40~+60 |
-40~+60 |
|
Вес, кг, не более |
2,5 |
2,9 |
3,5 |
5,2 |
7,6 |
|
Межцентровое расстояние D2, мм |
110 |
125 |
145 |
160 |
190 |
|
Толщина крана L, мм |
86 |
91 |
117 |
136 |
180 |
|
Диаметр фланцев DI.mm |
135 |
152 |
170 |
185 |
229 |
|
Диаметр крепежных отверстий, мм |
18 |
18 |
18 |
18 |
18 |
Трех-ходовой шаровый кран фланцевый предназначен для изменения направления потока в сложных технологических линиях трубопроводов на нефтебазах и АЗС.
1.Основание
2.Седло поджимное
3.Кольцо фторопластовое
4.Шар
5.Корпус
6.Уплотнение
Технические характеристики
|
Наименование |
КШ43Ф2.0 |
КШ43Ф2.5 |
КШ43ФЗ.0 |
|
Условный проход, мм |
50 |
65 |
80 |
|
Рабочее давление, МПа |
1,0 |
1,0 |
1,0 |
|
Межцентровое расстояние,мм |
125 |
145 |
160 |
|
Длина, мм |
180 |
200 |
220 |
|
Вес, кг |
6 |
8 |
12 | |
|
|
 |
|
|
