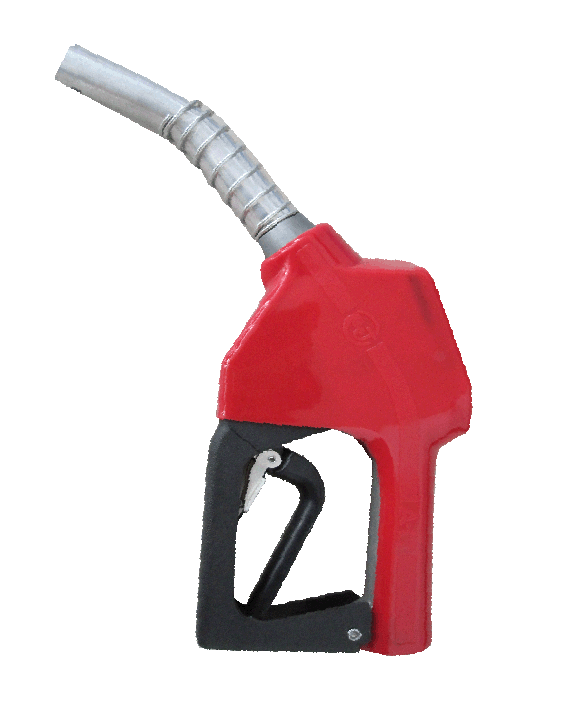

Кран топливораздаточный АЗС-01，АЗС-01м (с магнитом)
Кран топливораздаточный серии АЗС с автоматическим и ручным прекращением выдачи топлива, предназначены для заправки транспортных средств, а также в тару потребителей светлыми нефтепродуктами.
Краны серии АЗС имеют современный дизайн, удобны и легки в эксплуатации, прочные и надежные в работе, простые в обслуживании.
|
Тип Наименование показателя |
АЗС-01 A3C-01M |
|
Условный проход, Ду, мм |
16 |
|
Пропускная способность, при давлении на входе 0,1 Мпа, при вязкости 0,55 сСт, не менее, л/мин |
45 |
|
Рабочее давление в кране при закрытом клапане, не более МПа |
0,25 |
|
Время отключения при автоматическом срабатывании крана, с |
0,1 |
|
Тип соединения крапа к фитингу |
BSPT3/4” |
|
Температурный интервал работоспособности, °С |
-30 +50 |
|
Габаритные размеры, мм, не более |
390x54x250 |
|
Масса, кг, не более |
1,20 |
Кран топливораздаточный АЗС-02-HI
|
Тип Наименование показателя |
АЗС-02-HI |
|
Условный проход, Ду, мм |
25 |
|
Пропускная способность, при давлении на входе 0,1 Мпа, при вязкости 0,55 сСт, не менее, л/мин |
120 |
|
Рабочее давление в кране при закрытом клапане, не более МПа |
0,25 |
|
Время отключения при автоматическом срабатывании крана, с |
0,1 |
|
Тип соединения крапа к фитингу |
BSPT3/4” |
|
Температурный интервал работоспособности, °С |
-30 +50 |
|
Габаритные размеры, мм, не более |
390x65x260 |
|
Масса, кг, не более |
1.6 |

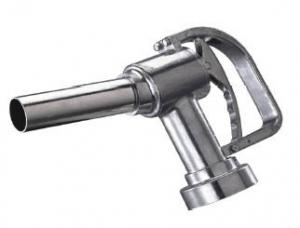

Кран раздаточный ручной
А-1295
|
Кран серии А1295 с ручным прекращением выдачи топлива предназначен для заправки
тепловозов, летательных аппаратов и другой крупногаоаритной техники
|
Наименование показателяТип |
A1295 |
|
Условный проход, Ду, мм |
40 |
|
Пропускная способность, при давлении на входе 0,1 Мпа, при вязкости 0,55 сСт, не менее, л/мин |
290
|
|
Рабочее давление в кране при закрытом клапане, не более МП |
0,5 |
|
Давление на входе в кран при пропускной способности, Мпа, не более |
0,2 |
|
Тип соединения крана к фитингу |
BSPT 2” |
|
Температурный интервал работоспособности, °С |
-40 +50 |
|
Габаритные размеры, мм, не более |
390х70х300 |
|
Масса, кг, не более |
1,60 |
|
Краны серии АЗС-05 предназначены для работы с колонками высокой
производительности до 120 л/мин, для заправки крупног Краны АЗС
имеют три положения для фиксации главного клапана, что позволяет
регулировать скорость потока топлива
|
Тип Наименование показателя |
АЗС-05 |
|
Условный проход, Ду, мм |
25 |
|
Пропускная способность, при давлении на входе 0,1 Мпа, при вязкости 0,55 сСт, не менее, л/мин |
120 |
|
Рабочее давление в кране при закрытом клапане, не более МПа |
0,25 |
|
Время отключения при автоматическом срабатывании крана, с |
0,1 |
|
Тип соединения крапа к фитингу |
BSPT1” |
|
Температурный интервал работоспособности, °С |
-30 +50 |
|
Габаритные размеры, мм, не более |
390x64x270 |
|
Масса, кг, не более |
1.6 |

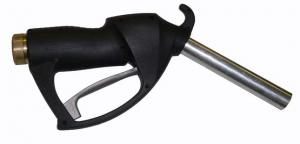

Кран раздаточный ручной КР-25
Кран раздаточный ручной КР-25 предназначен для выдачи дизельного
топлива в баки транспортных средств с ручным прекращением отпуска.
|
Модель |
KP-25 |
|
Тип отключения |
ручной |
|
Условный проход, Ду, мм |
25 |
|
Пропускная способность при вязкости до 6 сСт, п/мин, не менее |
100 |
|
Давление на входе в кран при пропускной способности, Мпа (кгс/см2 ), не более |
0,08 (0,8) |
|
Рабочее давление в кране при закрытом клапане, Мпа (кгс/см 2), не более |
0,3(3,0) |
|
Присоединительные размеры, мм |
25 |
|
Габаритные размеры, мм |
352x45x135 |
|
М асса, кг |
1,0 |

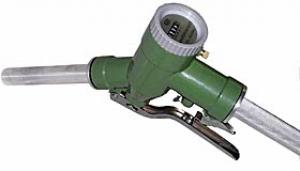

Кран - счетчикLLY с местным отсчетным устройством предназначен для измерения
Кран счетчик отпускаемого количества дизельного топлива.
Кран-счетчикLLY применяется для внутрихозяйственного учета.
|
Показатель |
LLY-15 |
LLY-25 |
LLY-32 |
|
Условный проход, мм |
15 |
25 |
32 |
|
Рабочее давление, МПа |
1,0 |
1,0 |
1,0 |
|
Погрешность, % |
1,0 |
1,0 |
1,0 |
|
Минимальный расход, л/мин |
15 |
25 |
40 |
|
Номинальный расход, л/мин |
25 |
35 |
60 |
|
Максимальный расход, л/мин |
32 |
65 |
120 |
|
Цена деления, л |
0,1 |
0,1 |
0,1 |
|
Максимальная задаваемая доза, л |
9999 |
9999 |
9999 |
|
|
|
 |
|
|
